iFixit chấm điểm mức độ dễ sửa của iPhone 13 Pro là 5/10 điểm, thấp hơn iPhone 12 Pro là 6/10. Nhờ bung máy mới biết vì sao việc thay loa thoại hay cụm camera trước của 13 Pro nay sẽ khó hơn. Và vì sao nếu thay màn hình ngoài thì máy sẽ không cho xài Face ID.
Bắt đầu:
Hình ảnh chụp X-ray iPhone 13 Pro Max và iPhone 13 Pro trước khi teardown: cục pin hình chữ L tận dụng gần như mọi khoảng trống bên trong thân máy để có thể tăng thời lượng pin:
Cách teardown không khác nhiều so với đời trước, vẫn mở từ màn hình lên trước:
So sánh bên trong iPhone 13 Pro (trái) và iPhone 12 Pro (phải). Cục rung (Taptic Engine) có thay đổi chút (6,3g / 869.4 mm³ so với 4,8g / 764.27 mm³ của 12 Pro):
Loa thoại của 13 Pro (trái) không còn dính với màn hình như 12 Pro nữa. Nhờ đó dễ thay màn hình hơn nhưng sẽ khó thay loa thoại. Tấm nền OLED của 13 Pro và lớp cảm ứng được tích hợp chung với nhau giúp giảm giá thành sản xuất, giảm được độ dày và giảm được số cáp bên trong:
Cụm camera sau, cảm biến LiDAR, so sánh với cụm camera sau của 12 Pro:
Pin của 13 Pro (trái) và 12 Pro (phải): 11.97Wh vs 10.78Wh:
Bo mạch của 13 Pro gọn gàng hơn trước với khe SIM nay dính liền trên bo, gồm các chip (từ trái qua):
- Xanh dương: Apple 338S00770-B0 power management IC
- Xanh ngọc: Skyworks SKY58271-19 front-end module
- Xanh lá: Skyworks SKY58276-17 front-end module
- Vàng: Apple APL1098 power management IC
- Đỏ: Apple APL1W07 A15 Bionic SoC (bên trong có thể là 6 GB of SK Hynix LPDDR4X SDRAM)
- Hồng: STMicroelectronics STB601A05 power management IC
- Cam: Apple/USI U1 ultra-wideband chip
Tiếp:
- Xanh ngọc: Broadcom AFEM-8215 front-end module
- Xanh lá: USI 339S00761 WiFi/Bluetooth module
- Vàng: Most likely a Qualcomm SDR868 5G RF transceiver
- Cam: Qualcomm SDX60M 5G modem
- Xanh dương: NXP Semiconductor SN210V NFC controller
- Đỏ: 128 GB of Kioxia NAND flash memory
Loa thoại nằm dưới bo mạch chính, muốn thay loa phải gỡ được bo mạch trước:
Cụm camera trước lại nằm dưới loa thoại, muốn thay camera trước phải gỡ được bo mạch, loa thoại rồi mới tới camera:
Đây có vẻ là antenna Ultra Wideband dùng để xài chức năng Find My:
‘Dot projector’ (dùng để chiêu tia Face ID) đã được dời từ cạnh trái (12 Pro) vào giữa (13 Pro), từ đó giúp cho cụm notch ngắn đi 20%:
Thành phần chính của Face ID được tích hợp trong cụm camera trước, tách rời với màn hình nên nó có thể biết màn hình đang dùng có phải hàng của Apple hay không. Nếu không thì máy sẽ không cho dùng Face ID:

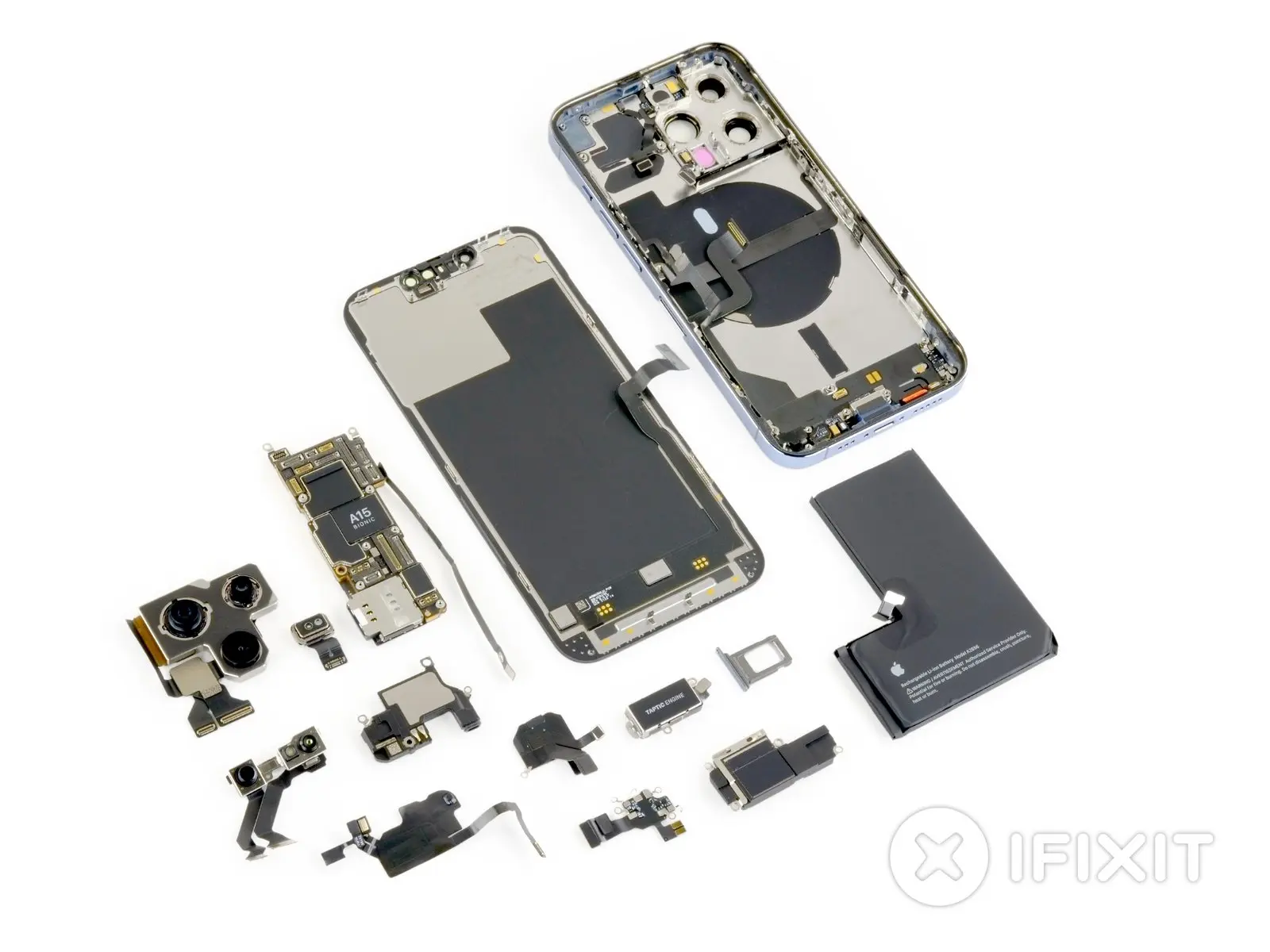

Xong. iFixit chấm 5/10 điểm, thấp hơn 6/10 của 12 Pro:
- Màn hình và pin dễ thay nhất.
- Hầu hết các linh kiện đều có dạng modular, dễ tiếp cận và thay thế.
- Mặc dù Apple không dùng keo để dán các linh kiện với nhau nhưng bạn cũng sẽ cần kha khá dụng cụ để có thể bung được máy.
